T2803/T2813是应用在2.45 GHz ISM频段的收发器。
主要技术特点如下： ． ·工作频率为2.45 GHz； ’ ·窄带数据传输速率为576 Kb/s(T2813)； ·电源电压为3～4.6 V； ·片内辅助稳压器电压为3.2～4.6 V； ·低电流消耗，接收电流为85 mA，发射电流为54 mA，待机电流为l0μA； ·支持多种基准时钟频率(10.368/13.824 MHz)； ·合成器频率宽度可设置(信道间隔为864 kHz)； ·发射前置放大器在2.45 GHz有3 dB输出功率(4个可编程功率级别)； ·在生产中不需要机械调谐。

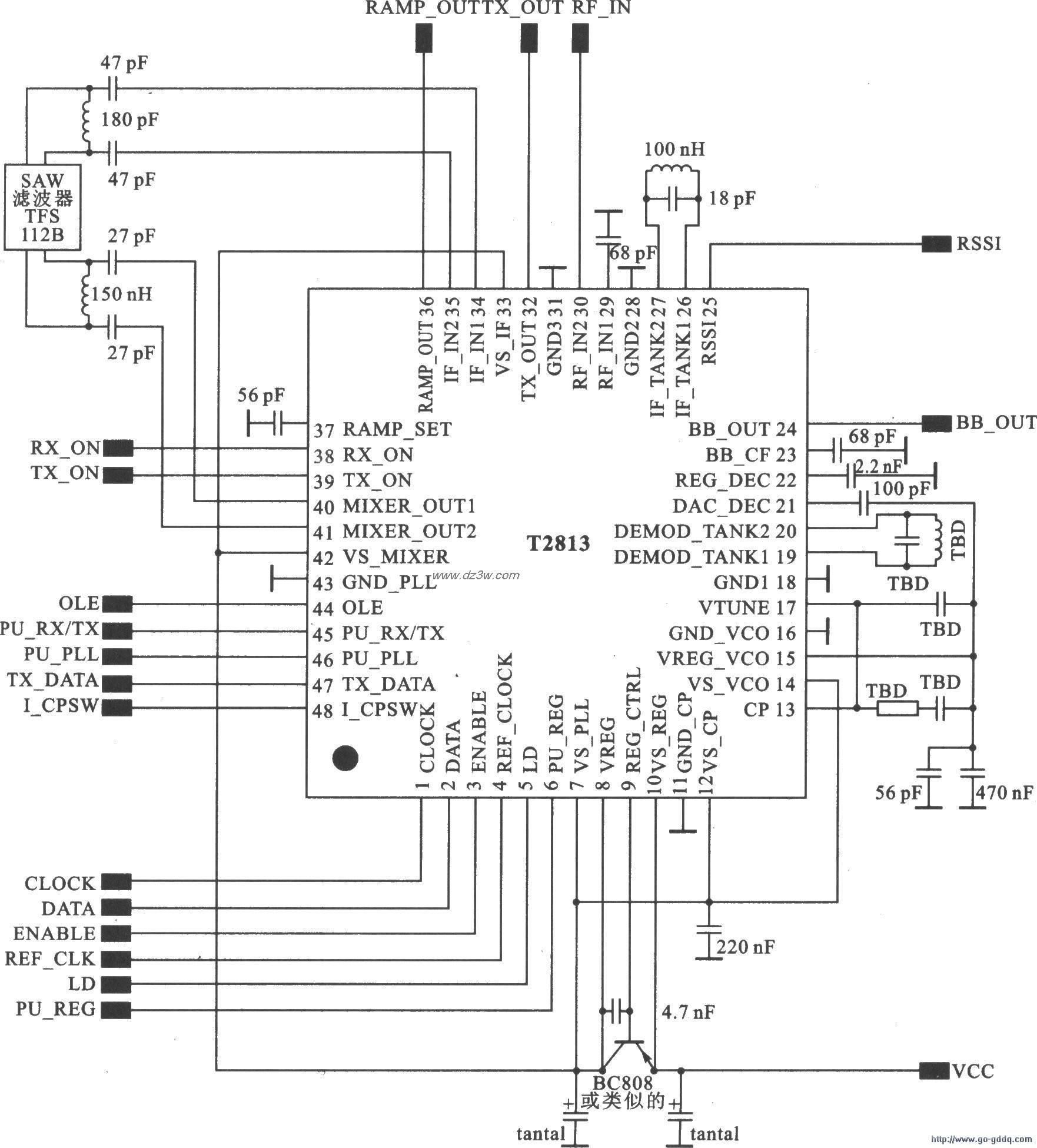

T2813的应用电路
