直流耐压和泄漏电流试验
直流耐压和泄漏电流试验主要用1kV以上电压等级的电缆，一般每年应试验一次，对新敷设的有中间接头的电缆线路或重新做电缆头的，都应经试
验合格后才能投入运行。

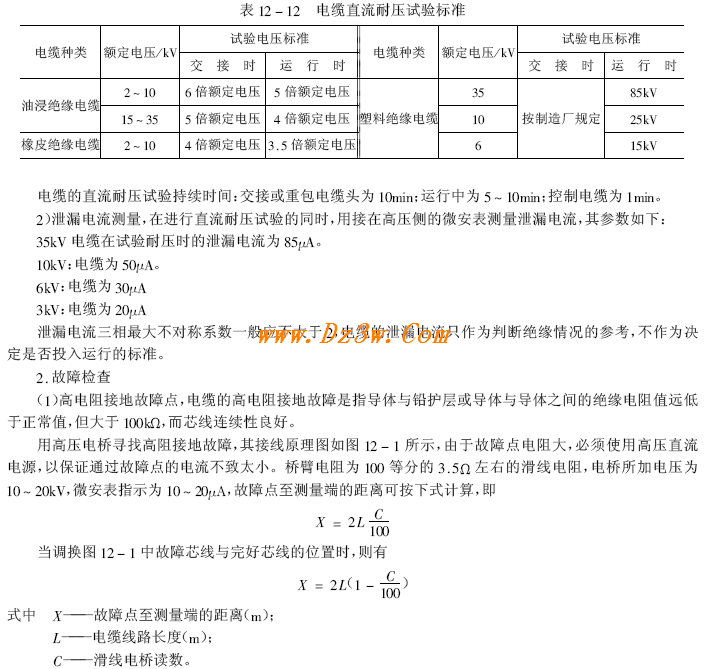

1）绝缘电阻测量，电缆直流耐压试验的电压标准见表12-12。
测量时应注意事项：
1）由于测量是在高压下进行，必须与地可靠绝缘，操作人员应戴绝缘手套，用绝缘杆操作，并与高压引线
保持一定距离。
2）同一电缆中不测量的芯线也必须可靠接地，以防感应产生危险高压。
3）测量时应逐渐加压，若发现电流表指针晃动或闪络性故障，要立即停止测量，以免烧坏仪表。
4）当用正接法测量完毕而需要更换接线时，必须降低电压，切断电源。只有将回路中残余电荷放尽，才能调换接线进行反接法测量。
（2）单相低电阻接地故障点，电缆的单相低电阻接地故障是指电缆的一根芯线对地的绝缘电阻低于100 kOhm，而芯线连续性良好。
测量时注意事项：
1）跨接线的截面应与电缆芯线截面接近，跨越线应尽量短，并保持连接良好。
2）测量回路要尽可能绕开分支箱或变、配电所，越短越好。
3）直流电源电压应不低于1500V。
4）直流电源负极应经电桥接到电缆导体，正极接电缆内护层并接地。
5）操作人员应站在绝缘垫上，并将桥臂电阻、检流计、分流器等放在绝缘垫上。
（3）两相和三相短路故障点

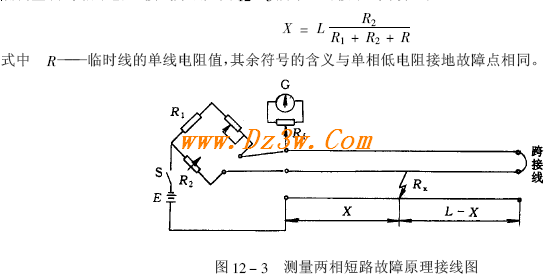

1）两相短路故障点，测量接线方法如图12-3所示，测量时可将任一故障芯线作接地线，另一故障芯线
接电桥。计算公式和测量方法与单相低电阻接地故障点相同。
2）三相短路故障点，测量时必须借用其他并行的线路或装设临时线路作回路。装设临时线路时，必须精确测量该线路的电阻，接线方法如图12-3所示。可按下式计算，即
