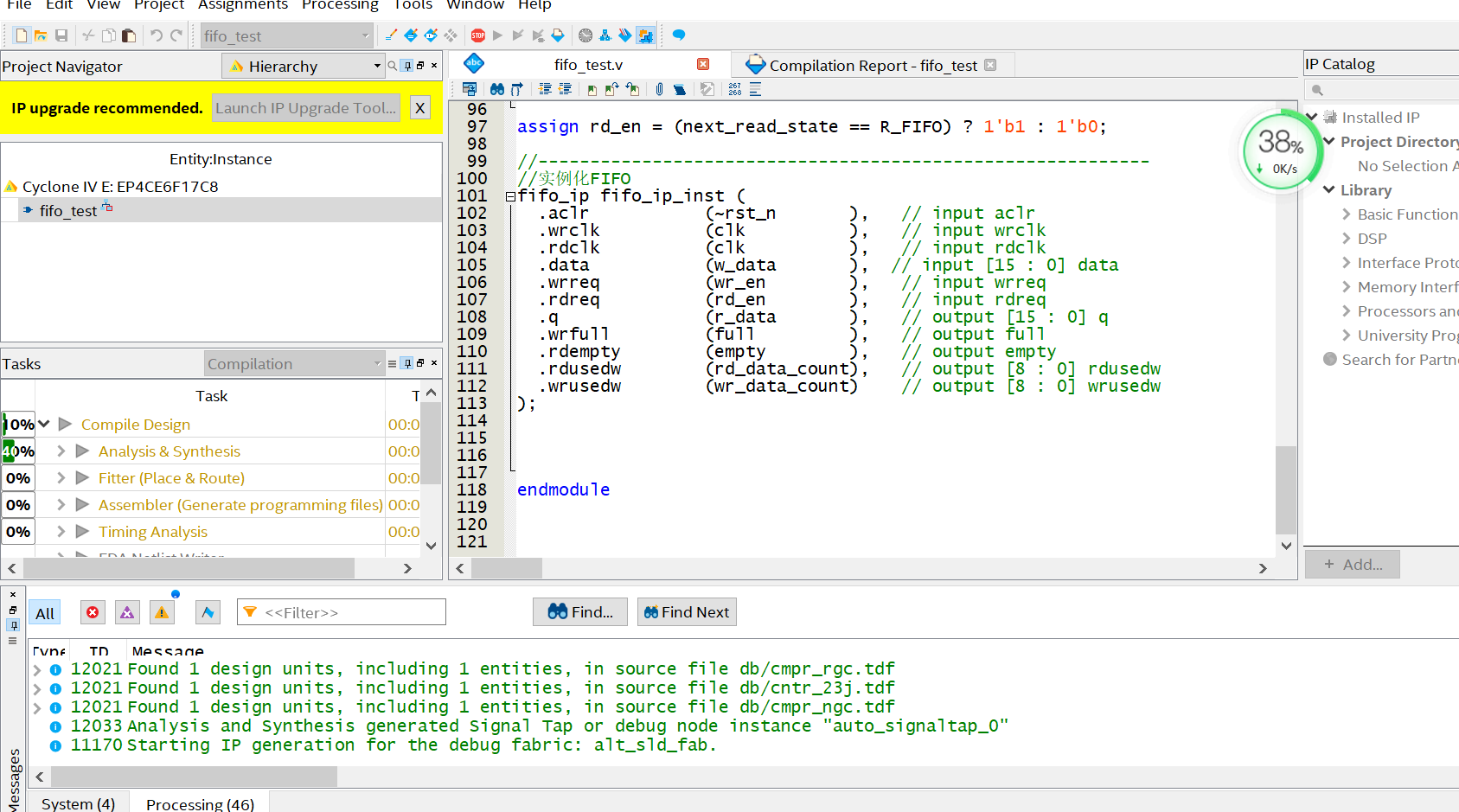

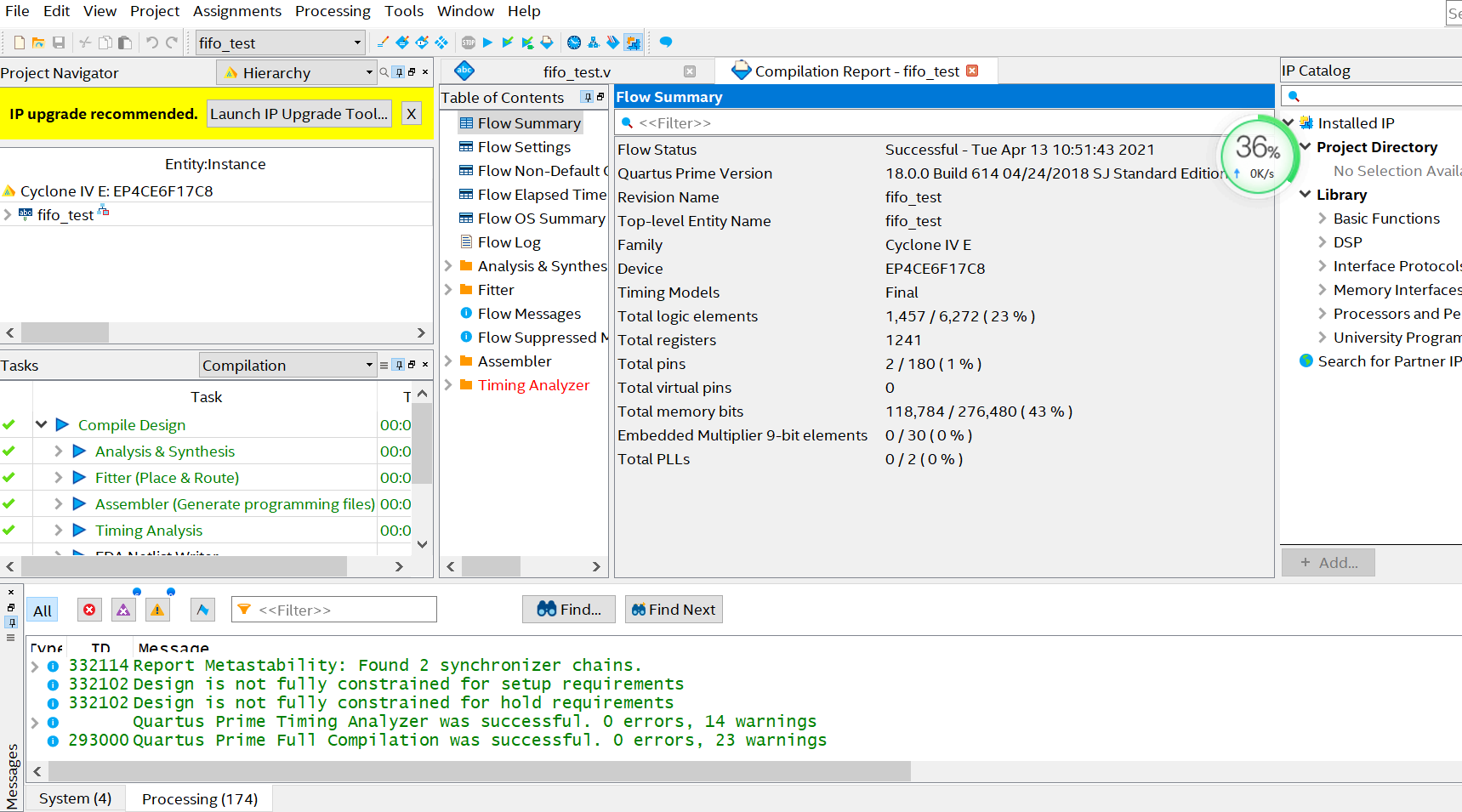

FPGA片内FIFO读写测试Verilog逻辑源码Quartus工程文件+文档说明,使用 FPGA 内部的 FIFO 以及程序对该 FIFO 的数据读写操作。FPGA型号Cyclone4E系列中的EP4CE6F17C8,Quartus版本17.1。
timescale 1ns / 1ps
//////////////////////////////////////////////////////////////////////////////////
module fifo_test(
input clk, //50MHz时钟
input rst_n //复位信号,低电平有效
);
//-----------------------------------------------------------
localparam W_IDLE = 1;
localparam W_FIFO = 2;
localparam R_IDLE = 1;
localparam R_FIFO = 2;
reg[2:0] write_state;
reg[2:0] next_write_state;
reg[2:0] read_state;
reg[2:0] next_read_state;
reg[15:0] w_data; //FIFO写数据
wire wr_en; //FIFO写使能
wire rd_en; //FIFO读使能
wire[15:0] r_data; //FIFO读数据
wire full; //FIFO满信号
wire empty; //FIFO空信号
wire[8:0] rd_data_count;
wire[8:0] wr_data_count;
///产生FIFO写入的数据
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
write_state <= W_IDLE;
else
write_state <= next_write_state;
end
always@(*)
begin
case(write_state)
W_IDLE:
if(empty == 1'b1) //FIFO空, 开始写FIFO
next_write_state <= W_FIFO;
else
next_write_state <= W_IDLE;
W_FIFO:
if(full == 1'b1) //FIFO满
next_write_state <= W_IDLE;
else
next_write_state <= W_FIFO;
default:
next_write_state <= W_IDLE;
endcase
end
assign wr_en = (next_write_state == W_FIFO) ? 1'b1 : 1'b0;
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
w_data <= 16'd0;
else
if (wr_en == 1'b1)
w_data <= w_data + 1'b1;
else
w_data <= 16'd0;
end
///产生FIFO读的数据
always@(posedge clk or negedge rst_n)
begin
if(rst_n == 1'b0)
read_state <= R_IDLE;
else
read_state <= next_read_state;
end
always@(*)
begin
case(read_state)
R_IDLE:
if(full == 1'b1) //FIFO满, 开始读FIFO
next_read_state <= R_FIFO;
else
next_read_state <= R_IDLE;
R_FIFO:
if(empty == 1'b1)
