FPGA采样AD9238数据并通过VGA波形显示例程 Verilog逻辑源码Quartus工程文件+

  • 资源大小：5154 K
  • 上传时间： 2021-10-27
  • 上传用户：qingfengchizhu
  • 资源积分：2 下载积分
  • 标      签： fpga ad9238

资 源 简 介

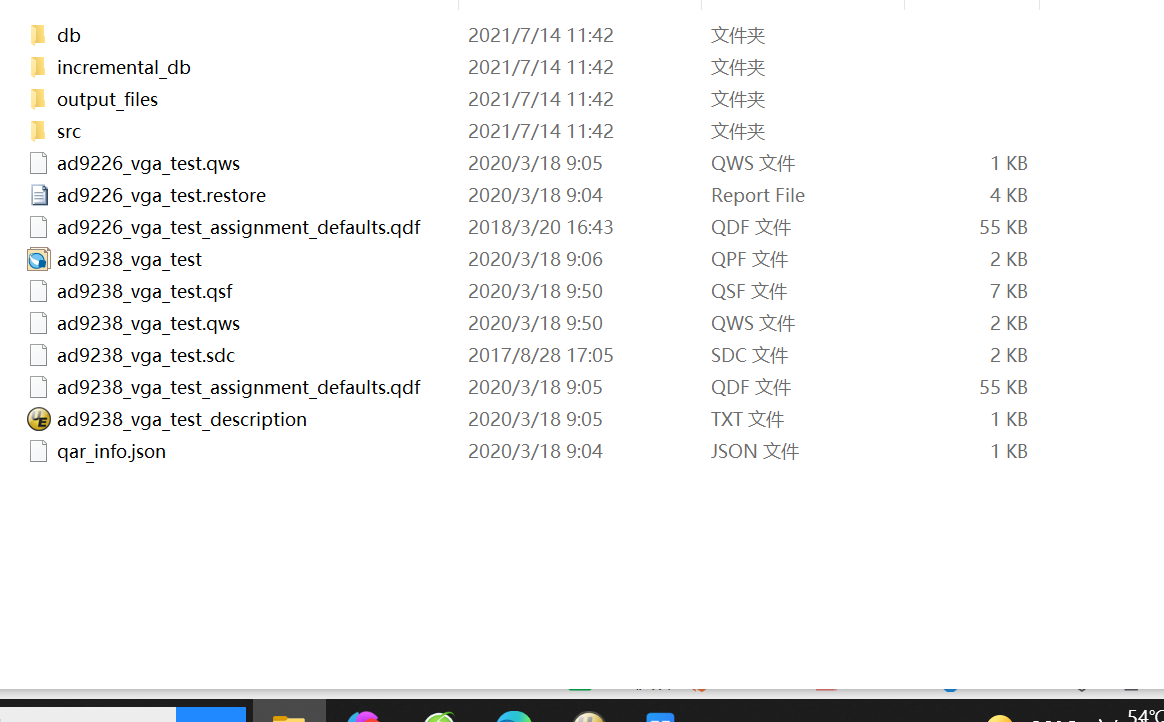

FPGA采样AD9238数据并通过VGA波形显示例程 Verilog逻辑源码Quartus工程文件+文档说明,FPGA型号Cyclone4E系列中的EP4CE6F17C8，Quartus版本17.1。

ADC 模块型号为 AN9238，最大采样率 65Mhz，精度为

12 位。实验中把 AN9238 的 2 路输入以波形方式在 HDMI 上显示出来，我们可以用更加直观的方

式观察波形，是一个数字示波器雏形。

module top(

input                       clk,

input                       rst_n,

output                      ad9238_clk_ch0,

output                      ad9238_clk_ch1,

input[11:0]                 ad9238_data_ch0,

input[11:0]                 ad9238_data_ch1,

//vga output

output                      vga_out_hs, //vga horizontal synchronization

output                      vga_out_vs, //vga vertical synchronization

output[4:0]                 vga_out_r,  //vga red

output[5:0]                 vga_out_g,  //vga green

output[4:0]                 vga_out_b   //vga blue


);


wire                            video_clk;

wire                            video_hs;

wire                            video_vs;

wire                            video_de;

wire[7:0]                       video_r;

wire[7:0]                       video_g;

wire[7:0]                       video_b;


wire                            grid_hs;

wire                            grid_vs;

wire                            grid_de;

wire[7:0]                       grid_r;

wire[7:0]                       grid_g;

wire[7:0]                       grid_b;


wire                            wave0_hs;

wire                            wave0_vs;

wire                            wave0_de;

wire[7:0]                       wave0_r;

wire[7:0]                       wave0_g;

wire[7:0]                       wave0_b;


wire                            wave1_hs;

wire                            wave1_vs;

wire                            wave1_de;

wire[7:0]                       wave1_r;

wire[7:0]                       wave1_g;

wire[7:0]                       wave1_b;


wire                            adc_clk;

wire                            adc0_buf_wr;

wire[10:0]                      adc0_buf_addr;

wire[7:0]                       adc0_bu
