六路双脉冲形成器KC41应用电路图

KCAl六路双脉冲形成器是三相全控桥式触发线路中必备的电路，它具有双脉冲形成和电子开关控制封锁双脉冲形成二种功能。使用两块有电子齐关控制的KCAl电路组成逻辑控制，适用于正反组可逆系统。 电参数如下： 电源电压：直流 15V，允许波动±5％(±10％功能正常) 电源电流：≤20mA。 输出脉冲： a．脉冲幅度l≥13V。 b．最大输出能力：20mA(流出脉冲电流)。 输入端二极管反压：≥l8V。 控制端正向电流：≤8mA。 允许使用环境温度：-l0～ 70℃。

KC41引脚图 KC41芯片是脉冲逻辑电路，由二极管网络、输出电流入大电路和电子开关等部分组成。

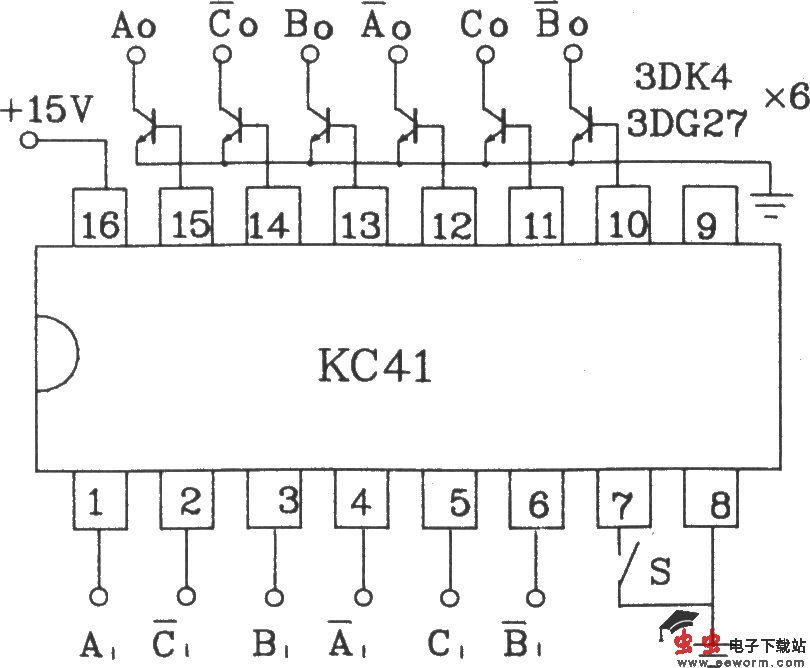

KC41的应用电路图

KC41各点波形图
