01 恒流二极管

  二极管是一种有极性的两端电子元件，它在单个方向上传导电流并阻止电流在另一个方向上流动，因为在一个方向上，它的电阻理想地为零，而在另一个方向上它是无限的。这些组件包括两个端子，一个阳极和一个阴极。根据 PN 结二极管、齐纳二极管、恒流二极管、肖特基二极管、发光二极管等要求，可以在各种电气和电子项目中使用不同种类的二极管。本文下面讨论了其中一种二极管恒流二极管及其应用。

一、什么是恒流二极管？

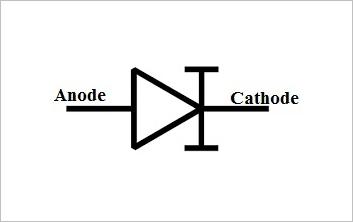

  用于将电流限制或改变到设备最高值的二极管称为恒流二极管或CCD。该二极管也称为电流调节二极管或 CRD 和限流二极管或 CLD。恒流二极管符号如下所示。恒流二极管的功能是为电路提供短路保护。

二、恒流二极管工作原理

  恒流二极管的内部结构如下图所示。该二极管包括一个 N 沟道 JFET 晶体管，其中晶体管的栅极端子与源极短路，因此它的工作原理类似于一个两端限流器或电流源，相当于一个限压齐纳二极管。

  与齐纳二极管不同，这些类型的二极管将保持电流稳定而不是电压恒定。一旦电压发生变化，这些二极管就不会改变流经它们的电流。在正向偏置条件下，这些二极管使用 1.5 伏至 6 伏的电压工作。这种偏置产生的电流称为正向电流 (Ip)。即使差异发生在输入电压和负载电阻内，该二极管也能够保持电流值。

三、恒流二极管特点

  恒流二极管的特点包括以下。

• 其公差为±10%。
• 其工作电压范围为 1V 至 100V。
• 当温度值变化时，它的行为是稳定的。
• 其峰值工作电压为 100 伏。
• 热阻值为 100 C/w。
• 其储存温度等级范围为-55至200摄氏度。
• 其功耗为 30 mW。
• 电流范围为 0.192mA 至 5.6mA。
• 峰值电压额定值范围为 50V 至 100V。
• 它的阻抗范围从 20 兆欧到几千欧。
• 该二极管不需要任何偏置并提供良好的温度稳定性。

四、恒流二极管电路

  顾名思义，这个二极管将流经它的电流调节到一些最高水平。如果你在这个二极管上施加的电流超过了它的电流调节点，那么它会通过降低更多的电压来反击。恒流二极管的应用电路如下图所示。该二极管适用于 LED 或激光二极管电路，以限制流经 LED 或激光二极管的电流。

  以下电路由电池、恒流二极管和激光二极管或 LED 构成。在以下电路中，恒流二极管与激光二极管串联。一旦通过电压源向该二极管施加电压，该二极管就会限制电流的流动并向激光二极管提供所需的电压，从而使电路中的激光二极管或 LED 二极管开启。

五、恒流二极管特性

  恒流二极管的特性包括以下：

• 上述恒流二极管特性曲线分为不同区域。
• 在上图中，曲线的右侧部分在正向偏置条件下运行。因此，正向电流值对于 0V 至 6V 范围内的电压是稳定的。
• 在这里，该电流称为调节器电流，用“Ip”表示。例如，1N5283 至 1N5314 系列二极管的稳压器电流值范围为 220 mA 至 4.7 mA。
• 这些二极管用于并联组合以获得大电流值。
• 与其他二极管相比，该二极管在反向偏置条件下工作。在正向偏置中，二极管的调节过程将从“VL”（限制电压）开始到“POV”（峰值工作电压）。
• 从上面的曲线我们可以观察到Vk和POV两点之间的电流是稳定的。
• 对于 IP 和 ZT 电压，VT 是测试电压。
• 对于 1N5283 到 1N5314 二极管，像“ZT”这样的阻抗值范围从 235 KΩ 到 25 MΩ。

六、恒流二极管优缺点

1、优点

• 不需要任何额外的电压源。
• 这个电路很容易设计。
• 即使有电压波动，这些二极管也能保持稳定的电流流动。
• 尺寸小，重量轻。
• 二极管在低压下连续工作，并为高压谐波提供安全性。

2、缺点

• 这些二极管在正向偏置条件下工作。
• 这些二极管对高温很敏感。
• 它提供了较差的响应。
• 在高频下，噪音水平很高。

七、恒流二极管用途

  恒流二极管或限流二极管的应用包括以下内容：

• 限流二极管用于不同的电路，如电池充电器、定时和波形发生器电路。
• 这些二极管也可以用作恒流源，主要用于驱动 LED。
• 这些二极管取代了电话连接设备中的保持线圈。
• 这些二极管适用于使用大长度 LED 灯串的电路和灯泡等电压可变源。
• 稳压二极管与稳压二极管限压一样主要用于调节电流。
• 这些二极管用于为固态继电器提供输入。
• 它用于保护电路免受过压。

※ 总  结 ※

  因此，这完全是关于恒流二极管及其应用程序的概述。这是一种将电流限制或调节到最大值的电子设备。所以这是电路中非常重要的二极管，因为它可以防止短路或有害影响。这里有一个问题要问你，齐纳二极管是什么？
